Wie können elektrische Schaltanlagen die Stromverteilung sicherer und einfacher zu verwalten machen?

Warum sind elektrische Schaltanlagen wichtiger, als viele Käufer erwarten?

Bei vielen Energieprojekten ist die elektrische Schaltanlage nicht der sichtbarste Teil des Systems. Transformatoren, Kabel, Generatoren und große Produktionsanlagen erhalten oft mehr Aufmerksamkeit, weil sie für das Projekt „zentraler“ erscheinen. Doch wenn ein Fehler auftritt, ein Stromkreis isoliert werden muss oder das Wartungspersonal sicher arbeiten muss, werden Schaltanlagen zu einem der wichtigsten Geräte vor Ort.

Elektrische Schaltanlagen dienen der Steuerung, dem Schutz und der Trennung von Stromkreisen. In der Praxis hilft es einem Energiesystem, organisiert zu bleiben. Es ermöglicht Betreibern, die Stromverteilung in überschaubare Abschnitte zu unterteilen, nachgeschaltete Geräte zu schützen und die Auswirkungen von Fehlern zu reduzieren. Ohne geeignete Schaltanlagen kann sich ein elektrisches Problem auf ein größeres System ausbreiten und zu Produktionsausfällen, Sicherheitsrisiken oder teuren Geräteschäden führen.

Für Käufer beschränkt sich der wahre Wert einer elektrischen Schaltanlage nicht nur auf den Metallschrank selbst. Der Wert ergibt sich daraus, ob der Schrankaufbau, die Leistungsschalter, die Sammelschienenanordnung, die Schutzgeräte, die Ein- und Abgänge, die Verriegelungskonstruktion und der Wartungszugang mit dem tatsächlichen Projekt übereinstimmen. Ein Schrank, der auf dem Papier akzeptabel aussieht, kann immer noch Probleme bereiten, wenn er nicht zum Standortlayout, den Lastbedingungen, den Betriebsgewohnheiten oder dem Erweiterungsplan passt.

Deshalb fragen erfahrene Käufer nicht nur nach dem Preis. Sie fragen, ob die Schaltanlage den richtigen Spannungspegel, Nennstrom, Kurzschlusskapazität, Installationsumgebung, Kabeleinführungsrichtung, Betriebsmethode und Inspektionsanforderungen bewältigen kann. Ein billigerer Schrank, der nach der Lieferung wiederholt geändert werden muss, kann weitaus teurer werden als eine sorgfältig spezifizierte Lösung.

Vor welchen Problemen stehen Käufer normalerweise, bevor sie sich für eine elektrische Schaltanlage entscheiden?

Das erste häufige Problem sind unvollständige Projektinformationen. Ein Käufer weiß möglicherweise, dass eine Fabrik mehrere Schaltschränke benötigt, verfügt jedoch möglicherweise nicht über einen klaren Schaltplan, keine Ladeliste, keinen Layoutplan oder keine Einspeisungsanordnung. In dieser Situation wird es für den Hersteller schwierig, den richtigen Schranktyp, die richtige Anzahl der Panels, die Komponentenkonfiguration und das richtige Schutzschema zu bestätigen.

Das zweite Problem ist die Verwechslung verschiedener Schaltanlagenkategorien. Niederspannungsschaltanlagen, Mittelspannungsschaltanlagen, gasisolierte Schaltanlagen, luftisolierte Schaltanlagen, ausfahrbare Schaltschränke, feste Schaltschränke und Verteilertafeln sind keine austauschbaren Namen. Jede Kategorie hat ihren eigenen Anwendungsbereich, ihre eigene Strukturlogik, ihre eigenen Sicherheitsanforderungen und ihr eigenes Kostenniveau. Die Wahl des falschen Typs kann sich auf Installation, Betrieb und Wartung auswirken.

Das dritte Problem ist der begrenzte Platz auf der Website. In Industrieanlagen, Gewerbegebäuden, kompakten Umspannwerken, Bergbaugebieten und Versorgungsprojekten bietet der Elektroraum möglicherweise keinen großzügigen Arbeitsraum. Wenn die Anordnung der Schaltanlage nicht frühzeitig berücksichtigt wird, kann es für den Käufer zu Problemen mit der Schranktiefe, dem Betriebsfreiraum an der Vorderseite, dem Wartungszugang an der Rückseite, der Position des Kabelgrabens oder der Belüftung kommen.

Das vierte Problem ist die zukünftige Wartung. Manche Käufer konzentrieren sich stark auf die Anschaffungskosten, vergessen jedoch, dass Schaltanlagen viele Jahre lang in Betrieb bleiben. Wartungsteams benötigen sicheren Zugang, klare Kennzeichnung, zuverlässigen mechanischen Betrieb, geeignete Ersatzteile und eine einfache Möglichkeit, Stromkreise zu isolieren. Ein Schrank, der schwer zu inspizieren ist, kann die Arbeitszeit und das Betriebsrisiko erhöhen.

Das fünfte Problem ist die unklare Kommunikation zwischen kommerziellen und technischen Teams. Das Einkaufsteam fragt möglicherweise nach „Elektrische Schaltanlagen“ als einfachen Produktnamen, während das Ingenieurteam eine sehr spezifische technische Konfiguration erwartet. Wenn diese beiden Seiten nicht übereinstimmen, kann es sein, dass die Ordnung mit versteckter Ungewissheit voranschreitet. Hier ist eine sorgfältige technische Bestätigung unerlässlich.

Wie schützen elektrische Schaltanlagen ein Stromverteilungssystem?

Elektrische Schaltanlagen schützen ein Stromverteilungssystem, indem sie Schalt-, Isolations-, Schutz-, Mess- und Steuerfunktionen in einer organisierten Baugruppe kombinieren. Wenn das System normal funktioniert, verteilt die Schaltanlage den Strom auf verschiedene Lasten. Wenn ungewöhnliche Bedingungen auftreten, helfen Schutzvorrichtungen dabei, den fehlerhaften Stromkreis zu trennen und das Risiko größerer Systemschäden zu verringern.

In einem Mittelspannungssystem kann die Schaltanlage Vakuum-Leistungsschalter, Stromwandler, Spannungswandler, Schutzrelais, Sammelschienen, Erdungsschalter und mechanische Verriegelungen umfassen. Diese Komponenten arbeiten zusammen, um Fehler zu erkennen und zu isolieren. Kommt es beispielsweise zu einem Kurzschluss in einem Abgang, muss das Schutzsystem schnell reagieren und den Leistungsschalter öffnen, bevor der Fehler zu größeren Schäden führt.

In einem Niederspannungssystem können elektrische Schaltanlagen den Strom an Motoren, Beleuchtung, Produktionslinien, HVAC-Systeme, Pumpen und Hilfsgeräte verteilen. Je nach Ausführung können feste oder ausfahrbare Einheiten verwendet werden. Ausziehbare Strukturen können Inspektion und Austausch bequemer machen, da einzelne Funktionseinheiten isoliert oder entfernt werden können, ohne dass andere Schaltkreise gestört werden.

Bei der Sicherheit geht es nicht nur um elektrische Nennwerte. Es kommt auch auf die Struktur an. Eine gute Schaltanlagenkonstruktion berücksichtigt interne Trennung, Erdungskontinuität, Türverriegelungen, Bediengriffe, Kabelfächer, Belüftung, Isolationsabstand und eine klare visuelle Anzeige. Diese Details helfen dem Bediener, den Schrankstatus zu verstehen und unsicheren Betrieb zu reduzieren.

Das beste Ergebnis ist nicht nur, dass der Schrank die Werksinspektion besteht. Das bessere Ergebnis ist, dass die Schaltanlage nach der Installation verständlich, wartungsfähig und stabil bleibt. Bediener sollten wissen, was jeder Zubringer steuert, wie ein Stromkreis isoliert wird, wo wichtige Teile überprüft werden müssen und welche Verfahren vor der Wartung befolgt werden müssen.

Welche Faktoren sollten vor der Bestellung überprüft werden?

Bevor Käufer eine elektrische Schaltanlage bestellen, sollten sie sich über einige praktische Details informieren. Eine übereilte Phase führt oft dazu, dass Zeichnungen immer wieder überarbeitet werden, was die Produktion und Installation verzögert.

• Spannungsniveau:Bestätigen Sie, ob für das Projekt Niederspannungs- oder Mittelspannungsschaltanlagen erforderlich sind, und prüfen Sie sorgfältig die Nennspannung.
• Nennstrom:Überprüfen Sie den erwarteten Laststrom für eingehende und ausgehende Stromkreise, nicht nur den aktuellen Zustand, sondern auch mögliche zukünftige Erweiterungen.
• Kurzschlussfestigkeit:Die Schaltanlage muss dem Fehlerniveau des Stromnetzes entsprechen.
• Schrankaufbau:Entscheiden Sie, ob feste, ausfahrbare, Innen-, Außen-, Kompakt- oder kundenspezifische Strukturen besser geeignet sind.
• Komponentenkonfiguration:Bestätigen Sie Leistungsschalter, Relais, Messgeräte, Stromwandler, Spannungswandler, Überspannungsschutz und andere Geräte.
• Kabelein- und -ausgang:Überprüfen Sie, ob der Standort einen Zugang von oben, einen Zugang von unten, einen Zugang von vorne oder von hinten erfordert.
• Installationsumgebung:Berücksichtigen Sie Höhe, Luftfeuchtigkeit, Staub, Temperatur, Korrosionsrisiko und Belüftung.
• Wartungszugang:Stellen Sie sicher, dass Bediener den Schrank nach der Installation sicher prüfen und warten können.
• Zeichnungsbestätigung:Bereiten Sie nach Möglichkeit Übersichtsdiagramme, Layoutzeichnungen und Ladelisten vor.
• Prüfung und Dokumentation:Fordern Sie Werksinspektionsprotokolle, Zeichnungen, Handbücher und technische Dokumente an, die für die Projektabnahme erforderlich sind.

Für viele Käufer ist es am schwierigsten, nicht zu wissen, welche Informationen der Hersteller benötigt. Ein professioneller Lieferant sollte bei der Organisation der Fragen helfen, anstatt einfach auf eine perfekte technische Datei zu warten. Dies ist besonders wichtig für internationale Projekte, bei denen technische Standards, Arbeitsgewohnheiten und Standortbedingungen von Markt zu Markt unterschiedlich sein können.

Auswahltabelle für elektrische Schaltanlagen

Wie können Käufer das Risiko bei der Projektplanung reduzieren?

Der Kauf einer guten elektrischen Schaltanlage beginnt bereits vor dem Angebot. Käufer können das Risiko reduzieren, indem sie die frühe Kommunikationsphase als technischen Bestätigungsprozess und nicht als einfache Preisanfrage behandeln.

Ein nützlicher erster Schritt ist die Zusammenstellung des einzeiligen Diagramms. Diese Zeichnung zeigt, wie Strom durch das System fließt, und hilft dem Hersteller, Einspeisungen, Abgänge, Sammelschienenkoppler, Messpunkte, Schutzfunktionen und Lastverteilung zu verstehen. Fehlt das Übersichtsdiagramm, kann der Lieferant zwar allgemeine Hinweise geben, das Angebot ist dann aber weniger präzise.

Der zweite Schritt besteht darin, das Site-Layout zu klären. Elektroräume bieten nicht immer genügend Platz für eine einfache Installation. Schrankbreite, -tiefe, -höhe, Bedienfreiraum, Zugang von hinten, Kabeleinführung und Türöffnungsrichtung sollten frühzeitig überprüft werden. Ein technisch einwandfreier Schrank kann dennoch zum Ärgernis werden, wenn er nicht in den Raum passt.

Der dritte Schritt besteht darin, die Betriebsumgebung zu bestätigen. Elektrische Schaltanlagen, die in einem Reinraum installiert werden, stellen andere Anforderungen als Geräte, die in Bergbaugebieten, Küstenregionen, feuchten Umgebungen, Photovoltaik-Umspannwerken oder Infrastrukturprojekten mit starker Staubentwicklung eingesetzt werden. Umweltdetails beeinflussen Gehäuseschutz, Belüftung, Antikondensationsmaßnahmen und Materialauswahl.

Der vierte Schritt besteht darin, den Vergleich unvollständiger Angebote zu vermeiden. Wenn ein Angebot Premium-Komponenten, Tests, Zeichnungen und Anpassungen umfasst, während ein anderes nur einen Basisschrank umfasst, stellt der niedrigere Preis möglicherweise keinen besseren Wert dar. Beschaffungsteams sollten Lieferanten bitten, die Konfiguration klar aufzulisten, damit der Vergleich fair ist.

Der fünfte Schritt besteht darin, Zeit für die Überprüfung der Zeichnung einzuplanen. Elektrische Schaltanlagen sind häufig mit Transformatoren, Umspannwerken, Kabeln, Steuerungssystemen und nachgeschalteten Geräten verbunden. Durch einen kurzen Überprüfungszeitraum können kostspielige Fehler vor Produktionsbeginn vermieden werden. Bei vielen Projekten ist eine sorgfältige Zeichnungsfreigabe der Unterschied zwischen einer reibungslosen Installation und wiederholten Anpassungen vor Ort.

Was erleichtert die Inspektion und Wartung elektrischer Schaltanlagen?

Wartungsfreundliche elektrische Schaltanlagen sind kein Zufall. Dazu gehören die Schrankkonstruktion, die Anordnung der Komponenten, die Beschriftung, die Dokumentation und die Zugangsplanung. Für Anwender ist das wichtig, denn Schaltanlagen sind keine einmalige Anschaffung. Es handelt sich um Geräte, die den Standort jahrelang im Betrieb, bei Inspektionen, bei der Fehlerbehebung und bei möglichen Erweiterungen bedienen müssen.

Ein wichtiger Faktor ist die übersichtliche Gestaltung der Fächer. Wenn die Funktionsbereiche gut organisiert sind, kann das Wartungspersonal den Sammelschienenbereich, den Kabelbereich, den Leistungsschalterbereich, den Steuerbereich und den Messbereich leichter identifizieren. Dies reduziert Verwirrung bei der Inspektion und hilft Technikern, sicherere Verfahren einzuhalten.

Ein weiterer Faktor ist der zuverlässige mechanische Betrieb. Türen, Griffe, Verriegelungen, Rollläden, herausziehbare Einheiten und Erdungsmechanismen sollten reibungslos funktionieren. Ein Schrank, der sich bei der Werksinspektion nur schwer bedienen lässt, kann nach jahrelangem Einsatz noch problematischer werden. Käufer sollten auf diese Details achten und nicht nur das äußere Erscheinungsbild beurteilen.

Auch die Dokumentation ist wichtig. Zeichnungen, Schaltpläne, Bedienungsanleitungen, Komponentenlisten und Inspektionsprotokolle helfen dem Benutzer, die Anlage nach der Lieferung zu verstehen. Dies ist besonders wertvoll, wenn sich das Projektteam ändert oder wenn lokales Wartungspersonal Jahre später Fehler im System beheben muss.

Die Ersatzteilplanung sollte nicht außer Acht gelassen werden. Für wichtige Stromversorgungssysteme benötigen Käufer möglicherweise Ersatzleistungsschalter, Steuerkomponenten, Anzeigelampen, Sicherungen, Messgeräte oder andere häufig gewartete Teile. Ein Hersteller, der diese Optionen klar erklären kann, hilft dem Käufer, sich auf reale Betriebsbedingungen vorzubereiten, nicht nur auf den ersten Installationstag.

Wie kann ein Hersteller bessere Kaufentscheidungen unterstützen?

Ein guter Hersteller elektrischer Schaltanlagen sollte mehr tun, als nur Schränke zu montieren. Der Hersteller sollte den Käufern dabei helfen, die Projektanforderungen in eine klare technische Lösung umzusetzen. Dazu gehört, die richtigen Fragen zu stellen, Zeichnungen zu überprüfen, Schrankunterschiede zu erklären, Komponentenoptionen zu prüfen und dem Käufer zu helfen, zu verstehen, wie sich jede Entscheidung auf Sicherheit, Kosten, Installation und Wartung auswirkt.

Conso Electrical Science and Technology Co., Ltd. beschäftigt sich mit der Herstellung von Elektrogeräten wie Schaltanlagen, Umspannwerken, Transformatoren und zugehörigen Stromverteilungsprodukten. Für Käufer, die elektrische Schaltanlagen benötigen, liegt der Wert der Zusammenarbeit mit einem fertigungsorientierten Team darin, dass die technische Kommunikation direkter mit der Produktionsrealität verknüpft werden kann.

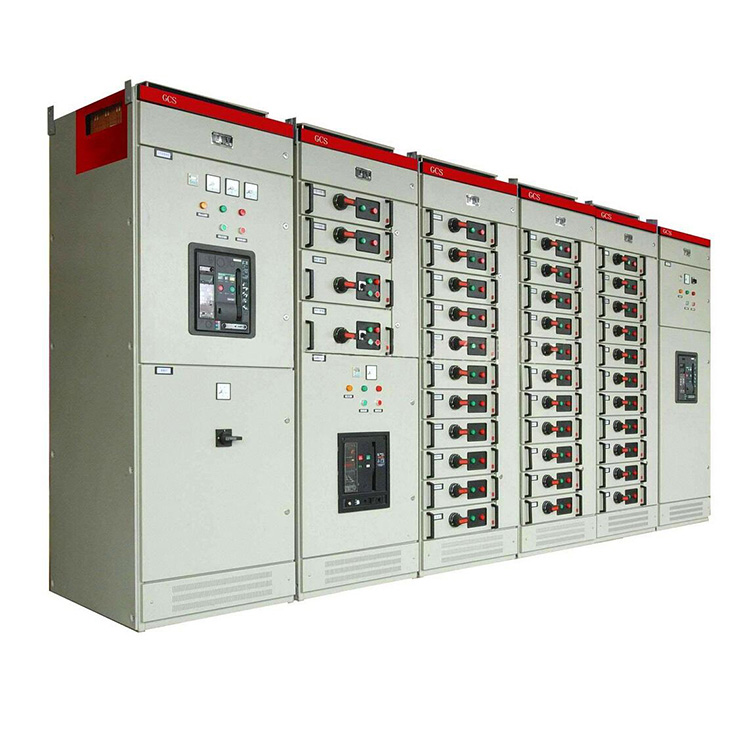

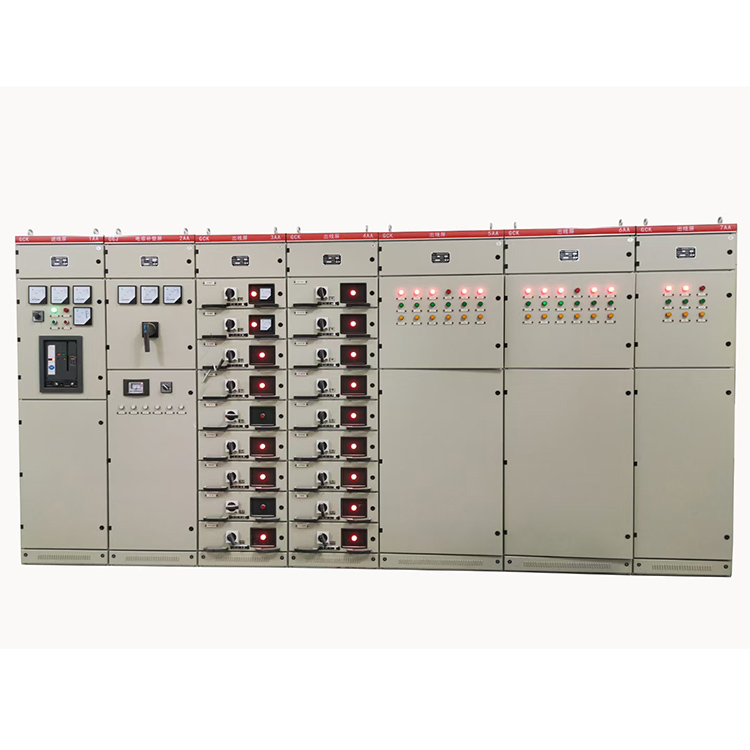

Wenn ein Käufer beispielsweise eine Niederspannungsschaltanlage für ein kompaktes Umspannwerk benötigt, sollte die Diskussion nicht beim Namen des Schaltschranks enden. Der Hersteller sollte bestätigen, ob das Projekt ein GGD, GCK, GCS, MNS oder eine andere geeignete Struktur benötigt. Wenn ein Käufer eine Mittelspannungsschaltanlage benötigt, sollte der Hersteller dabei helfen, den Spannungspegel, die Konfiguration des Leistungsschalters, die Anforderungen an das Schutzrelais und die Kabelanordnung zu überprüfen.

Ein weiterer Vorteil ist die Individualisierung. Bei vielen Projekten kann man sich nicht auf einen völlig standardmäßigen Schrank verlassen. Der Standort erfordert möglicherweise spezielle Abmessungen, bestimmte Komponentenmarken, ungewöhnliche Kabeleinführungen, zusätzliche Messgeräte, reservierten Erweiterungsraum oder eine besondere Anordnung der eingehenden und ausgehenden Einspeisungen. Ein fähiger Hersteller kann diese Details überprüfen und einen praktischeren Vorschlag unterbreiten.

Die stärkste Lieferantenbeziehung basiert auf klaren Informationen. Käufer sollten bereit sein, Zeichnungen und Projektbedingungen mitzuteilen, während der Hersteller mit organisierten Fragen und realistischen Vorschlägen antworten sollte. Diese wechselseitige Kommunikation trägt dazu bei, versteckte Risiken zu reduzieren und macht den Kaufprozess ruhiger, schneller und zuverlässiger.
