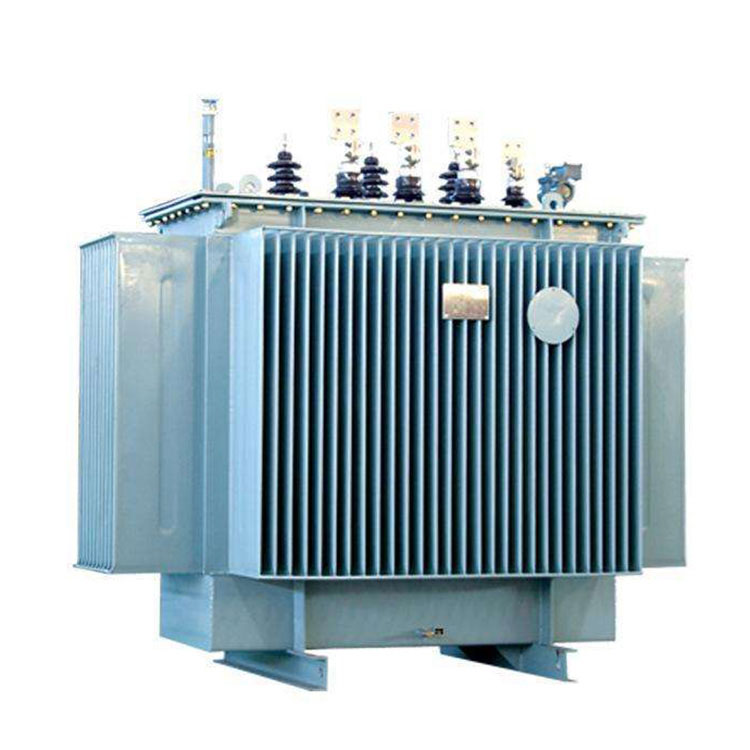

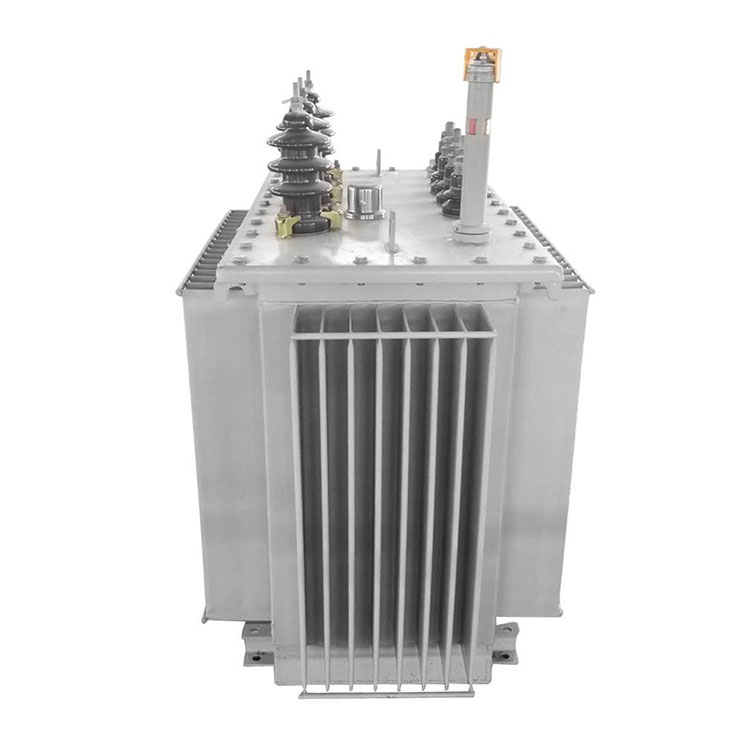

1600-kVA-Öl-Verteilungstransformator

Conso Electrical Science and Technology Co., Ltd entwickelt seit 2006 Herstellungsverfahren und Produktdesignkonzepte für Verteilungstransformatoren, Kompaktstationen und Vakuum-Leistungsschalter. Um die Qualität des 1600-kVA-Ölverteilungstransformators sicherzustellen, setzt das Unternehmen auf automatisierte Produktion Maschinen mit fortschrittlicher Intelligenz. Jeder 1600-kVA-Ölverteilungstransformator verdient vor dem Versand eine Reihe von Werkstests. Im Falle von Materialkostenschwankungen entwirft der Ingenieur die am besten geeignete Lösung, um den Anforderungen der Kunden gerecht zu werden. Wir freuen uns aufrichtig auf die Zusammenarbeit mit Ihnen.

Anfrage absenden

Produktbeschreibung

Video

Die Inspektionstipps für 1600-kVA-Öltransformatoren:

(1) Überprüfen Sie, ob der 1600-kVA-Öltransformator während des Betriebs ein normales „brummendes“ elektromagnetisches Geräusch abgibt.

(2) Überprüfen Sie, ob das Öl des 1600-kVA-Öltransformators transparent ist und eine leicht gelbe Farbe aufweist, was auf normale Qualität hinweist.

(3) Überprüfen Sie die Öltemperatur und den Ölstand während des Transformatorbetriebs auf Normalität und das Fehlen von Leckagen.

(4) Stellen Sie sicher, dass Spannung und Strom innerhalb der normalen Parameter liegen, während der 1600-kVA-Öl-Verteilungstransformator läuft.

(5) Untersuchen Sie die Leitungsanschlüsse, Kabel und Sammelschienen des 1600-kVA-Öltransformators auf Anzeichen von Überhitzung.

(6) Inspizieren Sie die Buchse des 1600-kVA-Öl-Verteilungstransformators auf Sauberkeit, Risse und Entladungsspuren und stellen Sie sicher, dass das Kühlsystem ordnungsgemäß funktioniert. Der 1600-kVA-Öl-Verteilungstransformator.

Conso Electrical bietet jedem Transformator eine Bedienungsanleitung an. Die oben genannten Tipps bieten weitere Informationen.

Der technische Wert des 1600-kVA-Öl-Verteilungstransformators:

Nennleistung:	1600 kVA;
Modus:	S11-M-1600 oder abhängig;
Kein Ladeverlust:	1640 W oder abhängig;
Ladeverlust:	14500 W oder abhängig;
Impedanz:	4,5 %;
Kühlungsmethode:	ONAN;
Nennfrequenz:	50 oder 60 Hz;
Wickelmaterial:	Kupferwicklung (Standard);
Vektorgruppe:	Dyn11; Yyn0 oder hängt davon ab;
Temperaturanstieg:	60K/65K oder abhängig.

CONSO·CN, der 1600-kVA-Ölverteilungstransformator, Detail:

Mit Öl gefüllt

Öl geleert

Amorphe Legierung

Walzeisenkern

CONSO·CN, der 1600-kVA-Öl-Verteilungstransformator Workshop:

Wickelwerkstatt

Coil-Trocknungsbereich

Öleinfüllbereich

Fertigproduktbereich

das Testzentrum für 1600-kVA-Ölverteilungstransformatoren:

Einige Empfehlungen für den wirtschaftlichen Betrieb des 1600-kVA-Ölverteilungstransformators:

Beim schrittweisen Bau eines neuen Umspannwerks unter Berücksichtigung des Lastwachstums und bei nur einem Transformator in der Anfangsphase sollte die Leistung des Transformators gemäß der endgültigen Skala bestimmt werden. Der Lastfaktor des Transformators sollte nahe am optimalen wirtschaftlichen Betriebsbereich liegen, im Allgemeinen unter 75 %. Liegen keine unmittelbaren Ausbaupläne vor, dürfte der Transformator nicht unter Volllast laufen.

Mehrere parallel betriebene Transformatoren sollten folgende Bedingungen für den Parallelbetrieb erfüllen: Die Anschlussgruppen und Phasenbeziehungen sind gleich; Spannung und Windungsverhältnis sind innerhalb zulässiger Toleranzen gleich; jeder Spannungspegel liegt innerhalb des Regelbereichs; um zirkulierende Ströme aufgrund von elektromotorischen Kraftunterschieden zwischen Sekundärwicklungen zu verhindern, die die Leistungsabgabe beeinträchtigen und die Transformatoren beschädigen könnten. Die Kurzschlussimpedanz sollte innerhalb einer zulässigen Toleranz von 10 % gleich sein; Das Kapazitätsverhältnis sollte zwischen 0,5 und 2 liegen. Sorgen Sie für eine gleichmäßige Lastverteilung, um eine Überlastung von Transformatoren mit geringerer Kapazität und Impedanz zu verhindern, während Transformatoren mit größerer Kapazität und höherer Impedanz unterbelastet bleiben. Die Größe der Kurzschlussimpedanz muss den Anforderungen an den Kurzschlussstrom des Systems entsprechen, andernfalls sollten Begrenzungsmaßnahmen ergriffen werden.

Bei der Auswahl technischer Parameter für Leistungstransformatoren sollte die Gesamtzuverlässigkeit des Transformators zugrunde gelegt werden. Berücksichtigen Sie die fortschrittliche und rationale Natur technischer Parameter und berücksichtigen Sie gleichzeitig deren Auswirkungen auf die Systemsicherheit. Berücksichtigen Sie die inhärenten Gesamtverluste des Transformators. Wenn die Lastverluste im Wesentlichen gleich sind, wählen Sie nach Möglichkeit Transformatoren mit geringeren Leerlaufverlusten und stellen Sie sicher, dass die Lastverluste den Anforderungen der nationalen Norm „Technische Parameter und Anforderungen für dreiphasige Öltransformatoren“ entsprechen.
