100-kVA-3-Phasen-Stromverteilungstransformator

Seit dem Jahr 2006 hat Conso Electrical Science and Technology Co., Ltd über ein Jahrzehnt Erfahrung in der Herstellung von 100-kVA-3-Phasen-Stromverteilungstransformatoren gesammelt und ihre bestehenden Herstellungsprozesse kontinuierlich weiterentwickelt, um Verteilungstransformatoren und kompakte Umspannwerke herzustellen. Dies hat zur Schaffung eines ausgereiften und hocheffizienten Managementrahmens geführt, der alles vom Produktdesign bis zur Produktionsabwicklung umfasst. Conso Electrical legt bei der Montage von dreiphasigen 100-kVA-Stromverteilungstransformatoren Wert auf Qualität und Kundenorientierung. Wir freuen uns über die Aussicht, mit Marketing-Gurus aus der ganzen Welt zusammenzuarbeiten.

Anfrage absenden

Produktbeschreibung

Video

Leistungsmerkmale des 100-kVA-3-Phasen-Stromverteilungstransformators:

A. Bei Öltransformatoren, mit Ausnahme von Transformatoren mit geringer Kapazität, besteht die Niederspannungswicklung im Allgemeinen aus einer zylindrischen Struktur, die mit Kupferfolie umwickelt ist, während die Hochspannungswicklung eine mehrschichtige zylindrische Struktur verwendet. Diese ausgewogene Wicklungskonfiguration sorgt für minimale Leckage, hohe mechanische Festigkeit und hohe Kurzschlussfestigkeit.

B. Sowohl der Kern als auch die Wicklungen werden durch Befestigungsmaßnahmen gesichert. Die Befestigungskomponenten, wie z. B. die Hoch- und Niederspannungsleitungen, sind mit selbstsichernden Muttern gegen Losdrehen ausgestattet. Der Transformator verfügt über eine stoßfeste Konstruktion, um dem Transport standzuhalten.

C. Die Spulen und der Kern werden einer Vakuumtrocknung unterzogen, und das Transformatoröl wird mithilfe von Vakuumfiltrations- und Fülltechniken verarbeitet, um den Feuchtigkeitsgehalt im Transformator zu minimieren.

D. Der Öltank ist mit Wellrippen ausgestattet und verfügt so über eine Atmungsfunktion, um Änderungen des Ölvolumens aufgrund von Temperaturschwankungen auszugleichen. Folglich macht dieses Produkt den Einsatz eines Ölausdehnungsgefäßes überflüssig und reduziert die Gesamthöhe des Transformators.

e. Durch den Austausch des Ölausdehnungsgefäßes durch Wellrippen wird das Transformatoröl wirksam von der Außenumgebung isoliert. Dadurch wird das Eindringen von Sauerstoff und Feuchtigkeit verhindert und die Isolationsleistung bleibt erhalten.

F. Mit diesen fünf wichtigen Leistungsfaktoren sind Öltransformatoren so konzipiert, dass sie im Normalbetrieb ohne Ölwechsel funktionieren. Dies senkt die Wartungskosten erheblich und verlängert gleichzeitig die Lebensdauer des Transformators.

100 kVA 3-Phasen-Stromverteilungstransformator Technische Spezifikation:

Nennleistung:	100 kVA;
Primärspannung:	13,8 kV, 22 kV oder 33 kV;
Kein Ladeverlust:	200 ± 10 % W oder abhängig;
Ladeverlust:	1500/1580 ± 10 % W oder abhängig;
Nennfrequenz:	50 oder 60 Hz;

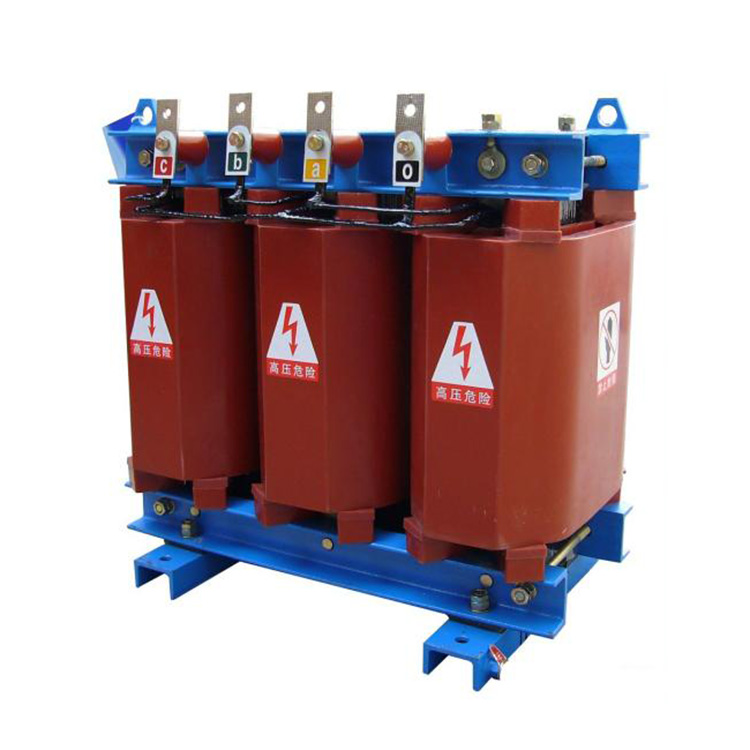

Kühlungsmethode:	ONAN; AN/AF (Gießharztyp)
Dämm Material:	Mineralöl oder Epoxidharz;
Nennfrequenz:	50 oder 60 Hz;
Klopfmethode:	5 Schritte jeweils für 2,5 %;
Arbeitstemperatur:	-40 ℃ bis 40 ℃;

CONSO·CN 100kVA 3-Phasen-Stromverteilungstransformator Detail:

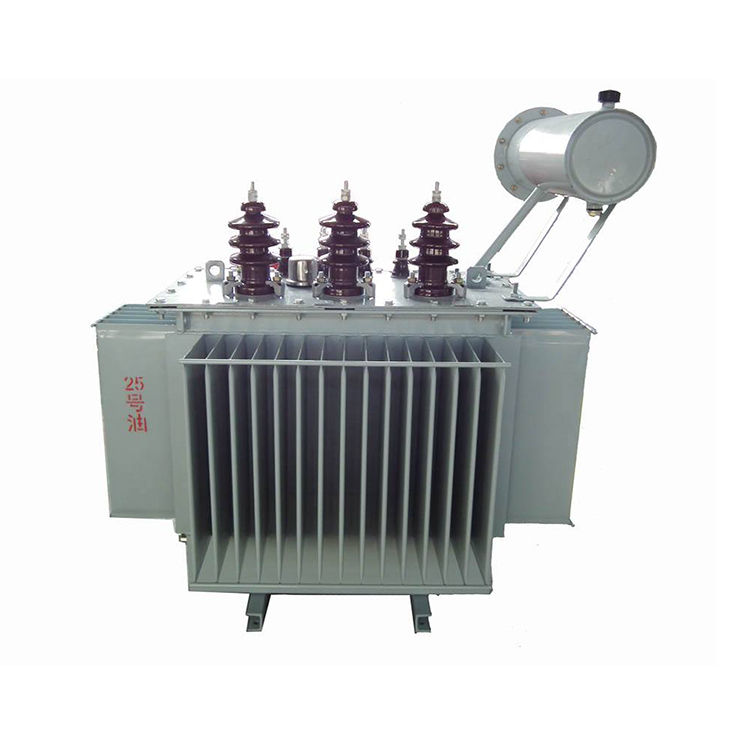

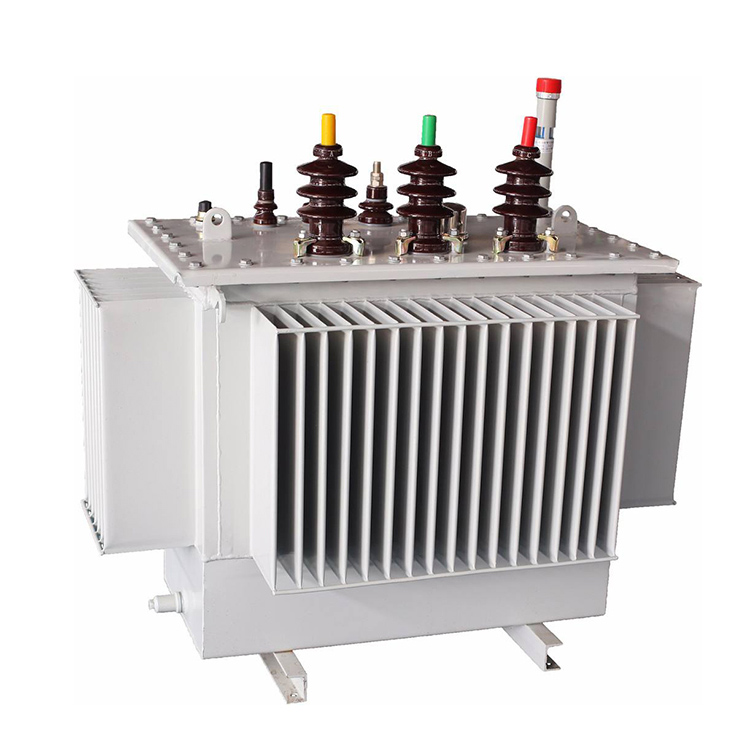

Mit Öl gefüllt

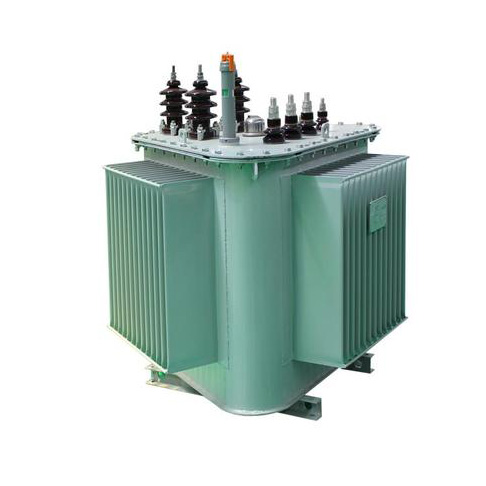

Öl geleert

Amorphe Legierung

Walzeisenkern

CONSO·CN 100kVA 3-Phasen-Stromverteilungstransformator Werkstatt:

Wickelwerkstatt

Coil-Trocknungsbereich

Öleinfüllbereich

Fertigproduktbereich

Über den maßgeschneiderten Service zur Herstellung des 100-kVA-3-Phasen-Stromverteilungstransformators:

Wir entwerfen 100-kVA-3-Phasen-Stromverteilungstransformatoren gemäß den technischen Anforderungsdokumenten unserer Kunden. Die technischen Spezifikationen, die unbedingt vor der Produktion bestätigt werden müssen, lauten wie folgt:

1. Der Wirkungsgrad des 100-kVA-3-Phasen-Stromverteilungstransformators;

2. Das Spannungsverhältnis des 100-kVA-3-Phasen-Stromverteilungstransformators;

3. Der Temperaturanstieg des 100-kVA-3-Phasen-Stromverteilungstransformators;

4. Die Nennfrequenz des 100-kVA-3-Phasen-Stromverteilungstransformators;

5. Der Isolationstyp des 100-kVA-3-Phasen-Stromverteilungstransformators.
